TGSI/DCM Terminal

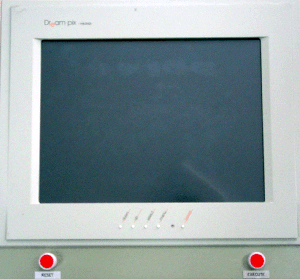

 [DCM/TGSI Touch Terminal]

      제품개요

   Touch Terminal은 발전소의 터빈주제어 설비(DCM)와 터빈발전기 감시시설(TGSI)의 제어를 위해 중앙제어실에 설치하여 운전원의 입력을 위해 사용하는 Touch식 Panel로써 Host 컴퓨터와 Serial통싱을 통한 시스템 감시와 제어를 담당한다.

    납품 실적 : 보령화력발전소 3, 4, 5, 6호기

        기능

       [시스템 요구사양]

         - Display Unit

             LCD Interface : 18bit ANSI ELA/TIA-644 Digital Mode,  최대해상도 : 1024*768

             Display Color : 262.144 Color

             Back Light lifetime : 25.000H

         - Touch Sensor

             Type : Analog Resistive

             Controller : RS 232 Interface

        [시스템 운영체제]: Windows98

        [S/W 구성 Module]

         - RS232 통신모듈

         - 환경설정 모듈

         - 통신Protocol Module

         - Display Module

        [시스템 기능]

         - Pentium Processor로 제어되는 시스템의 주제어기로, Serial RS-232C Port를 활용하여

           DCM/TGSI Computer와 통신

         - Display Data, Configure Control Data와 같은 사용자의 자세한 Setup Parameter를 Flash Disk에 저장

         - Terminal Emulator는 ANSI VT-52지원, Touch Panel과 통신하여 Frame의 위치를 찾아 Host에 전송
